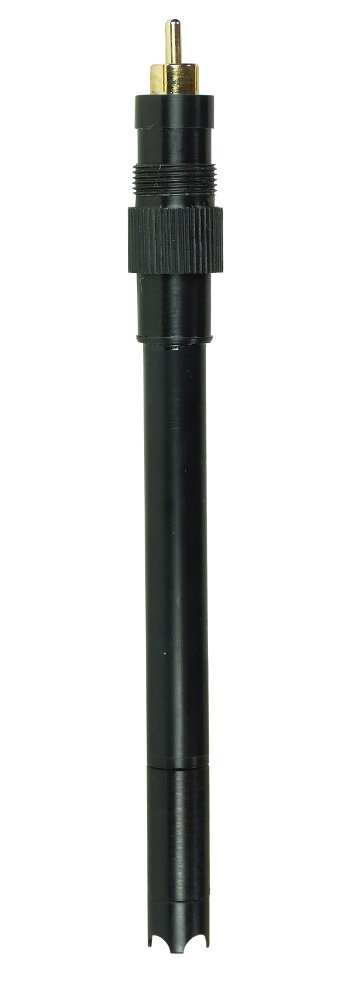

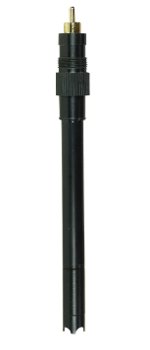

CZUJNIK TLENOWY COG-1B
Czujnik COG-1B jest przeznaczony do pomiarów stężenia tlenu rozpuszczonego w wodach naturalnych,
ściekach lub wodach zasolonych z wykorzystaniem głowic zanurzeniowych firmy Elmetron.
Wtyk w formie gwintu umożliwia wkręcenie do głowicy.
Czujnik może współpracować z oferowanymi przez nas głowicami zanurzeniowymi połączonymi z naszymi przyrządami:
CO-421, CO-801, CX-804 oraz z głowicą GXZ-3tk podłączoną do przyrządów przenośnych
CX-401, CX-461 i CX-705.
Charakterystyczne cechy
- Czujnik posiada membranę z folii teflonowej, o znakomitej odporności chemicznej, wysokiej selektywności oraz dobrej przepuszczalności tlenu. Membrana osadzona jest w wygodnej do wymiany nakrętce.
- Cechuje go stabilny sygnał w długim czasie, co ułatwia obsługę oraz obniża koszty użytkowania.
- Ujemnie naładowana srebrna katoda posiada zwiększoną odporność na „zatrucia” siarczkami, co preferuje czujnik do stosowania w pomiarach wód silnie zanieczyszczonych, ścieków komunalnych lub przemysłoych.
- Posiada wewnętrzną kompensację temperaturową zależną od przepuszczalności membrany.
- Może być kalibrowany w % nasycenia jedno lub dwupunktowo w roztworze beztlenowym - dla 0 % nasycenia, a następnie na powietrzu – dla 100 %.
- Gazy takie jak chlor, dwutlenek siarki, siarkowodór, aminy, amoniak lub dwutlenek węgla mogą powodować zakłócenia w pomiarach.
- Czujnik może pracować wiele lat pod warunkiem systematycznej obsługi.
Dobra dokładność, prosta obsługa i konkurencyjna cena to wyróżniające cechy tego czujnika.
Zasada działania
Czujnik jest skonstruowany w oparciu o ogniwo galwaniczne, złożone z dwóch elektrod, tj. ze srebrnej katody i cynkowej anody, umieszczonych w roztworze elektrolitu, oddzielonym od badanej próbki przepuszczalną dla tlenu membraną. Tlen przenika przez membranę i przy powierzchni katody ulega redukcji, generując napięcie, proporcjonalne do ciśnienia cząstkowego tlenu w wodzie, w danej temperaturze.
Dane techniczne
| Zakres pomiarowy w % | 0 ÷ 600 % |
|---|---|
| Zakres pomiarowy w mg/l | 0 ÷ 60 mg/l |
| Dokładność czujnika | ±1 % w temperaturze kalibracji * |
| Zakres temperatury pomiaru | 0 ÷ 40 °C |
| Zakres temperatury kompensacji |
0 ÷ 40 °C (dla pomiaru w mg/l) |
| Sygnał czujnika (w 20 °C ) | w 100 % O2 nasycenia: 20 ÷ 25 mV, w 0 % O2 nasycenia: max 0.3 mV |
| Dryft | 0,7 % / 24 h |
| Czas stabilizacji (T99) | poniżej 1 minuty |
| Kompensacja wewnętrzna | tak (termistor) |
| Materiał katody | srebro |
| Materiał anody | cynk |
| Materiał membrany | folia teflonowa |
| Materiał korpusu | PVC |
| Elektrolit wewnętrzny | KCl 0,5 M |
| Średnica korpusu | 12,0 mm ±0,5 mm |
| Długość bez oprawki | 120 mm ±5 mm |
| Minimalna głębokość zanurzenia | 30 mm |
| Złącze | chinch, gwint M16 |
| * | przy różnicy 5 °C od temperatury kalibracji błąd ±3 %, przy różnicy 10 °C błąd ±5 %. |
